IP地址的定义及分类

1. 主机唯一的标识，保证主机间的正常通信
2. 一种网络编码，用来确定网络中的一个节点
3. IP地址由32位二进制（32bit）组成

IP地址由两部分组成

• 网络部分
• 主机部分

分类：

• A类：（1~126）
• B类：(128~191)
• C类：(192~223)
• D类：(224~239)
• E类：(240~255)

A、B、C三类IP地址的组成：

• 主机部分
• 网络部分

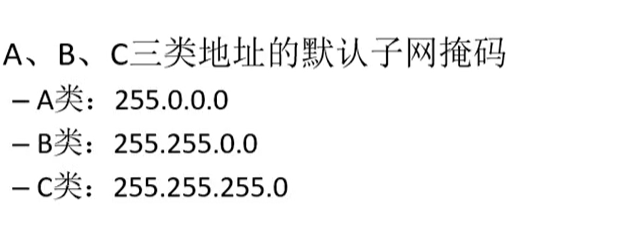

子网掩码：

用来确定IP的

配置IP地址

一、信号与传输介质

1. 信号：分为数字信号（抗干扰性更强）和模拟信号，两者在传输过程中都会失真。
2. 双绞线：八根双绞线，两两绞合在一起，常用的有5类，超5类，6类
3. 光纤：

二、传输介质的连接

1. 以太网接口：
2. 双绞线的连接规范：T568A线序：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕；T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕

三、总结

屏蔽双绞线和非屏蔽双绞线的区别：

双绞线有哪几类，特性各是什么：

T568A与T568B的线序：

交换机之间，加精哦还击各PC机之间连接用那种双绞线：

什么是信号

1. 信息
2. 数据
3. 信号（信息的载体）

信号的分类

1. 数字信号
2. 模拟信号

双绞线

1. 屏蔽双绞线
2. 非屏蔽双绞线

双绞线的连接规范

标准：

1. T568A：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
2. T568B（常用）：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕

 光纤

1. 单模光纤
2. 多模光纤

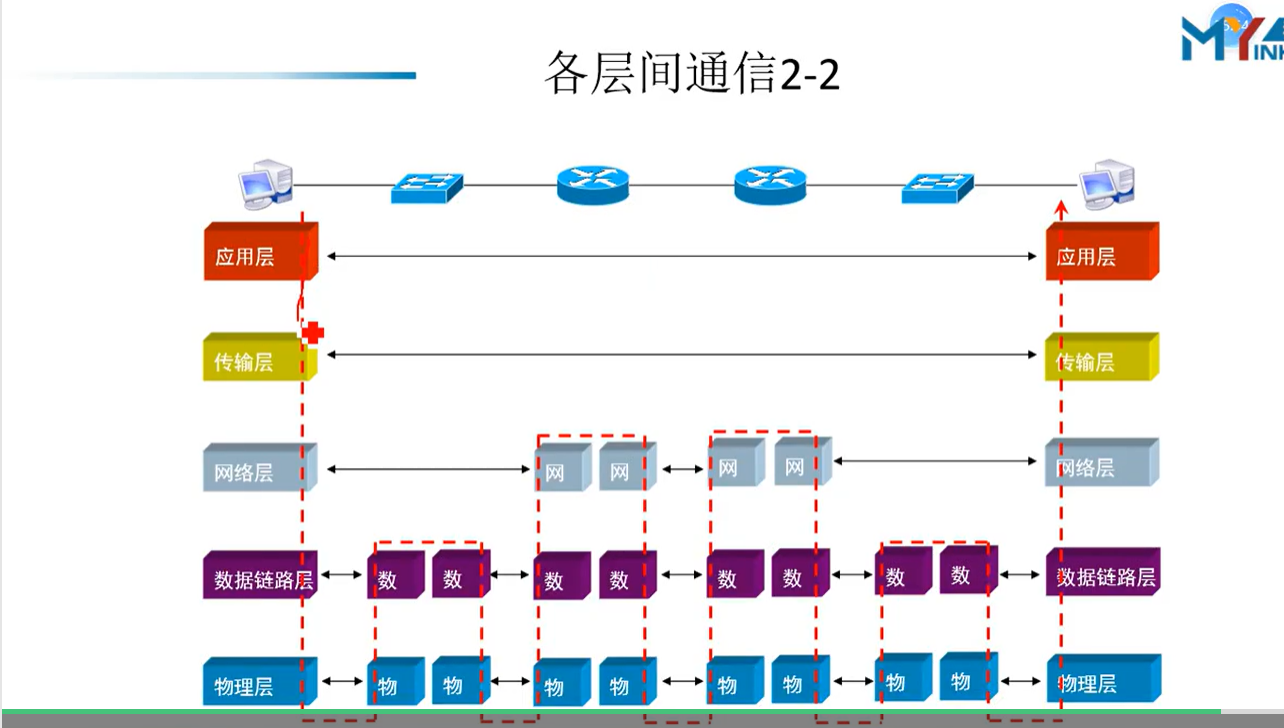

一、OSI参考模型

应用层：网络服务与最终用户的一个接口。

表示层（编码和解码，压缩和解压缩，加密解密）：数据的表示、安全、压缩。

会话层：建立、管理、终止会话。

传输层（承上启下 ）：定义传输数据的协议端口号，以及流程控制和差错校验。

网络层（包）：进行逻辑地址寻址，实现不同网络之间的路径选择。

数据链路层（数据帧封装）：建立逻辑连接、进行硬件地址寻址、差错校验等功能。

物理层：建立、维护、断开物理连接。

二、TCP/IP参考模型（协议族的组成）

网络接口层（OSI下两层）：由底层网络定义的协议

网络层：ICMP，IGMP，IP，ARP，RARP

传输层：TCP，UDP
应用层（OSI上三层）：HTTP，FTP，TFTP，SMTP，SNMP，DNS

三、数据解封装流程（数据单元）

物理层：比特流

数据链路层：数据帧

网络层：数据包

传输层：数据段

OSI参考模型

OSI把网络按照层次分为7层，由上到下分为

• 物理层（建立、维护、断开物理连接）
• 数据链路层（建立逻辑连接、进行硬件地址寻址、差错校验等功能）
• 网络层（进行逻辑地址寻址，实现不同网络之间的路径选择）
• 传输层（定义传输数据的协议端口号，以及流控和差错校验）
• 会话层（建立、管理、中止会话）
• 表示层（数据的表示、安全、压缩）
• 应用层（网络服务与最终用户的一个接口）

TCP/IP是一组用于实现网络互连的通信协议。

分成了四个层次：

• 网络访问层(ICMP IGMP IP ARP RARP)
• 网际互连层
• 传输层(TCP UDP)
• 应用层（HTTP FTP TFTP SMTP SNMP DNS）

 数据解封装流程

• 物理层（比特流）
• 数据链路层（数据帧）
• 网络层（数据包/bao）
• 传输层（数据段）

一、网络发展阶段

1. 第一阶段：60年代，ARPANET   关键技术：分组交换。
2. 第二阶段：70-80年代，NSFnet，关键技术：TCP/IP。
3. 第三阶段：90年代，浏览器Mosaic，关键技术：Web技术。

二、网络协议与标准

1. 协议：语法，语义，同步。
2. 标准：ISO（国际化标准组织）、ANSI（美国国家标准化局）、 ITU-T（国际电信联盟-电信标准部）、                                                IEEE（电器和电子工程师学会）。

三、IEEE 802局域网标准

1. IEEE 802.3u：百兆快速以太网标准
2. IEEE 802.3z：光纤介质实现千兆以太网标准规范
3. IEEE 802.3ab：双绞线实现千兆以太网标准规范
4. IEEE 802.3ae：实现万兆以太网标准

四、网络拓扑结构

1. 星型拓扑：优点：易于实现，易于网络扩展，易于故障排查。    缺点：中心节点压力大，组网成本高。
2. 网状拓扑：各个节点至少与其他两个节点相连 ，可靠性高、组网成本高

现如今企业多用混合型拓扑

五、二进制的优点

1. 只需用0和1，容易实现。
2. 运算规则简单。
3. 容易实现逻辑运算。

二进制的优点

1. 只需要用两种状态表示数字，容易实现
2. 运算规则简单
3. 容易实现逻辑运算（真 假）

 存储量

1. 用位和字节计量
2. 8位（bit)=1字节（byte)

重点

1. 网络协议与标准（语法、语义、同步）
2. 标准：

• ISO(国际标准化组织）
• ANSI（美国国家标准局）
• ITU-T（国际电信联盟-电信标准部）
• IEEE（电气和电子工程师学会）

IEEE 802局域网标准

• IEEE 802.3u标准(百兆快速以太网标准)
• IEEE 802.3z(光纤介质实现千兆以太网标准规范)
• IEEE 802.3ab(双绞线实现千兆以太网标准规范)
• IEEE 802.ae(实现万兆以太网标准)

网络拓扑结构

• 星型拓扑结构（最常见）
• 网状拓扑结构
• 总线型拓扑结构（广播型）
• 混合型
• 树型拓扑结构

T568A  :白绿 绿 白橙 蓝 白蓝 橙 白棕 棕

T568B : 白橙 橙 白绿 蓝 白蓝 绿 白棕 棕

区别

屏蔽双绞线：铜线外包裹一层金属网膜 用于电磁环境非常复杂的工业环境中

非屏蔽双绞线：用于电磁干扰相对较弱的环境

双绞线 总共8根双绞线 两两绞合在一起

常用的有5类 超5 类 和6类

交换机之间用交叉线

交换机和pc机用直通线

OSI由下而上分为 物理层 数据链路层 网络层 传输层 会话层 表示层 应用层

上层依赖于下层  下层为上层提供服务

集线器的功能：

• 从一个端口接受的信息，会在所有其它端口重新生成重复同一消息并发出。只有消息的目的地址中指定的主机才会处理该消息并响应发送方。集线器的所有端口上链接的主机都必须共享同意通道上发送和接收消息的带宽。
• 连接到集线器的两台或更多主机同时发送消息时，组成消息的电子信号将会在集线器中相互冲突。

交换机的功能：

1. 泛洪：若·目的mac地址不在表中，则通过泛洪的方式将消息从所有端口转发出去       -交换机检查帧的源mac地址，创建mac地址表。交换机每次读取新的源mac地址时，mac地址表都会自动更新

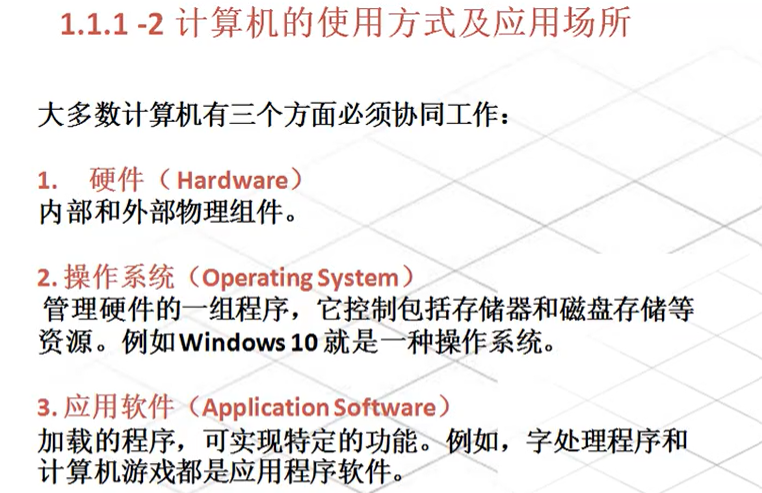

操作系统的用途

• 操作系统控制输入和输出功能，可以让系统组件和外围设备相互配合具体执行任务。
• 操作系统控制内部操作和处理
• 操作系统负责应用程序和硬件之间的通信。
• 操作系统代码中直接与计算机硬件交互的部分为内核（kernel）
• 应用链接和用户链接的部分称为外壳（shell）
• 可使用命令行界面（CLI）或图形用户界面（GUI）与外壳交互

信号概述

• 信号（信息的载体）

分类（模拟信号[也称电信号，通过电压发射出来的信号，会随着时间的变长，从而幅度频率会变小]/数字信号[用0或表示1]）

• 在传输过程中产生的失真（噪声/衰减）
• 数字信号的优势：抗干扰能力强；传输距离远并能保证质量。可以再传的过程中放置一个中继器使传输的信号更强更远
• 模拟信号：在传输过程中可以放置一个放大器使传输信号幅度增大，传输更远

双绞线

• 共有8根双绞线，两两绞合在一起。常用的有5类和超5类，6类
• 分类：
• 屏蔽双绞线  STP（用于电磁环境非常复杂的工业环境）

1. 优点：抗干扰性强；传输性能稳定；传输距离远
2. 缺点：成本较高；安装复杂；重量较大

• 非屏蔽双绞线   UTP（电磁干扰相对比较弱的环境）

1. 优点：成本低廉；易于安装；灵活性高
2. 缺点：抗干扰性相对较差；传输距离有限；可能需要更好的布线设计

双绞线标准与分类：

• EIA/TIA-568--商用建筑物电信布线标准
• Cat 5--主要用于100Base-T和10Base-T网络
• Cat 5e-衰减更少，串扰更少，性能优于5类线
• Cat 6-传输频率为200MHz
• Cat 7传输频率为600MHz

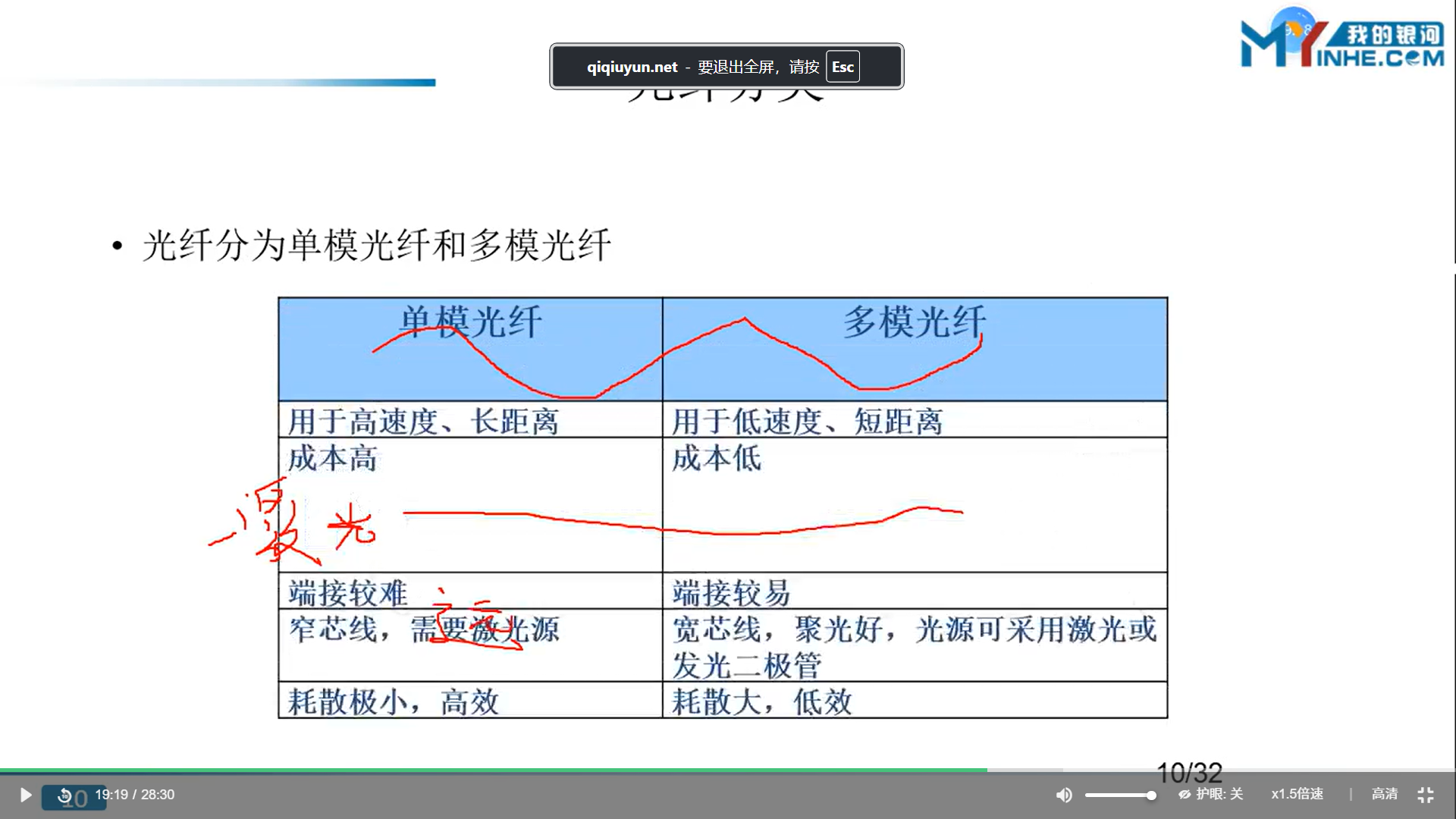

光纤：一种玻璃纤维线缆，也就是光缆，传输相当快。     可分为

• 单模光纤（采用激光器）：长距离传输，模间色散较小，支持更远距离的数据传输；提供更高的带宽，信号衰减较低，传播更快更远
• 多模光纤（采用发光二极管）：传输距离有限，易于安装，成本较低
• 特点：传输带宽高；传输距离远；抗干扰能力强

光纤接口

• FC 圆形带螺纹光纤接头
• ST 卡接式原型光纤接头
• SC 方型光纤接头
• LC 窄体方型光纤接头
• MT-RJ 收发一体

双绞线连接规范

• EIA/TIA 568A和568B

1. T568A：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
2. T568B：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕

线缆连接

• 标准网线
• 交叉网线
• 全反线
• 交换机与PC用直通网线；交换机与交换机用直通或交叉网线；路由器与路由器用交叉网线；PC与PC用交叉网线；路由器与交换机用直通网线
