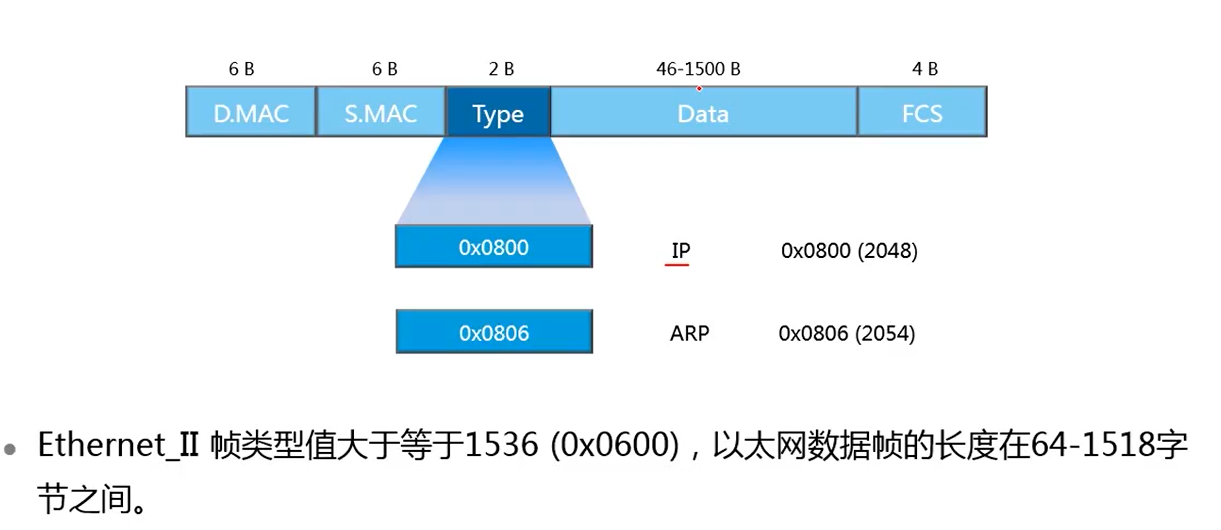

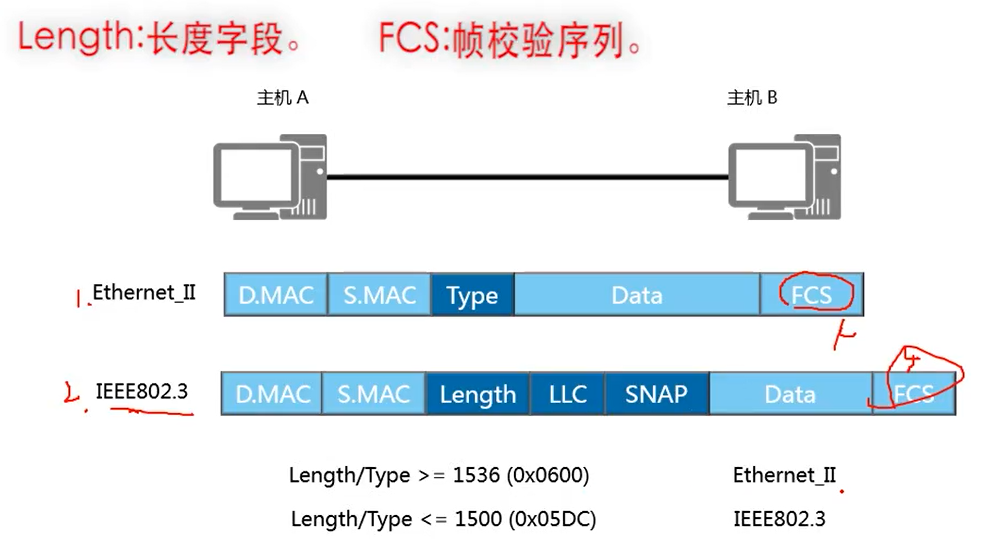

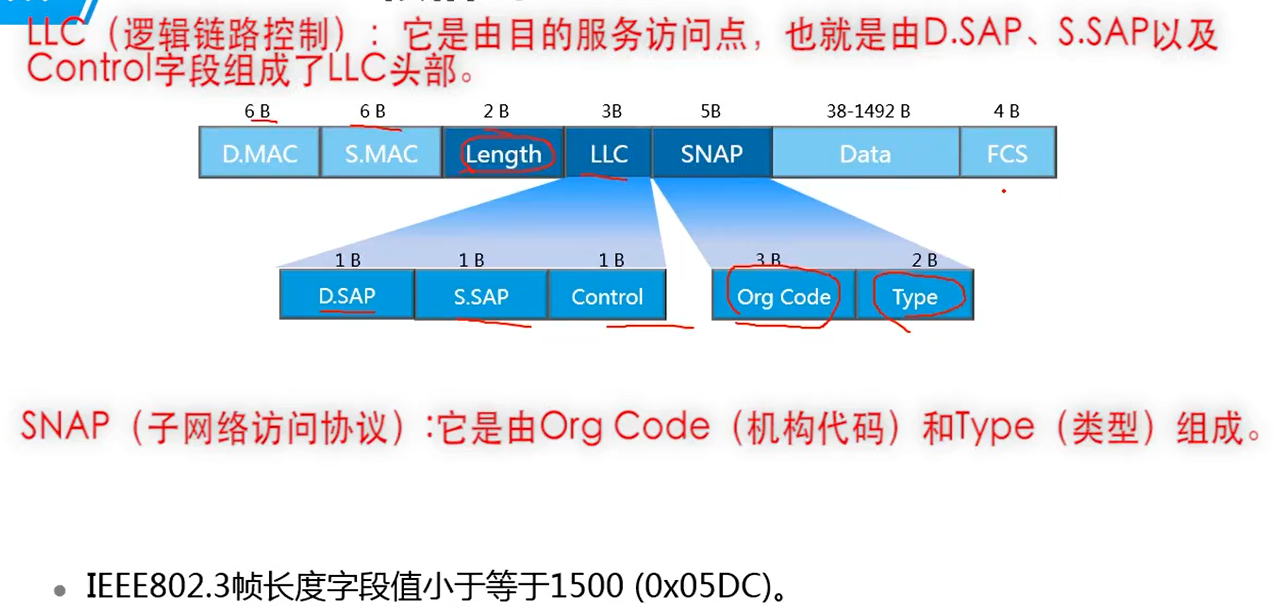

上层协议类型:以太网帧格式分为: Ethernet_Il和lEEE 802.3。
IP报文头部:IP协议主要基于IP报文的一些头部信息来处理报文。
目的地址:关系到报文如果跨网段进行传输时目的地址将指出报文所在的目的地。
IP报文头部:20~60B
version:版本
header length:头部长度
ds field:区分服务字段
total length:总长度值,最大不能超过1500字节
分片:分片:指数据包超过一定长度时,需要被划分成不同的分段使其能够在网络中传输。
identification:标识符
flags:标记字段
fragment offset:分片偏移量
time to live:生存时间,指IP包每经过一台路由器L值减1,如果TTL值减到0了,包会被丢弃掉。
protocol:指出上层承载的是什么
header checksum:头部校验和,IP包的头部要求必须是4个字节的整数倍。如果头部在数据传输过程中出错,它会根据头部校验和判断。
source ip address:源地址
destination ip address:目的地址
ip options:IPxuan'x

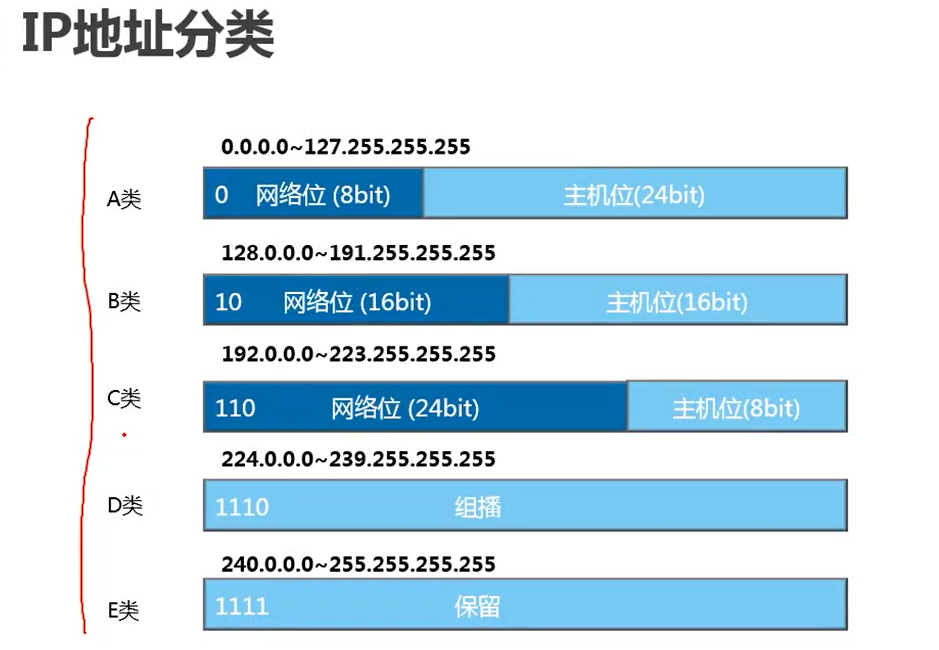

IP编址:
IP地址分为网络部分和主机部分。

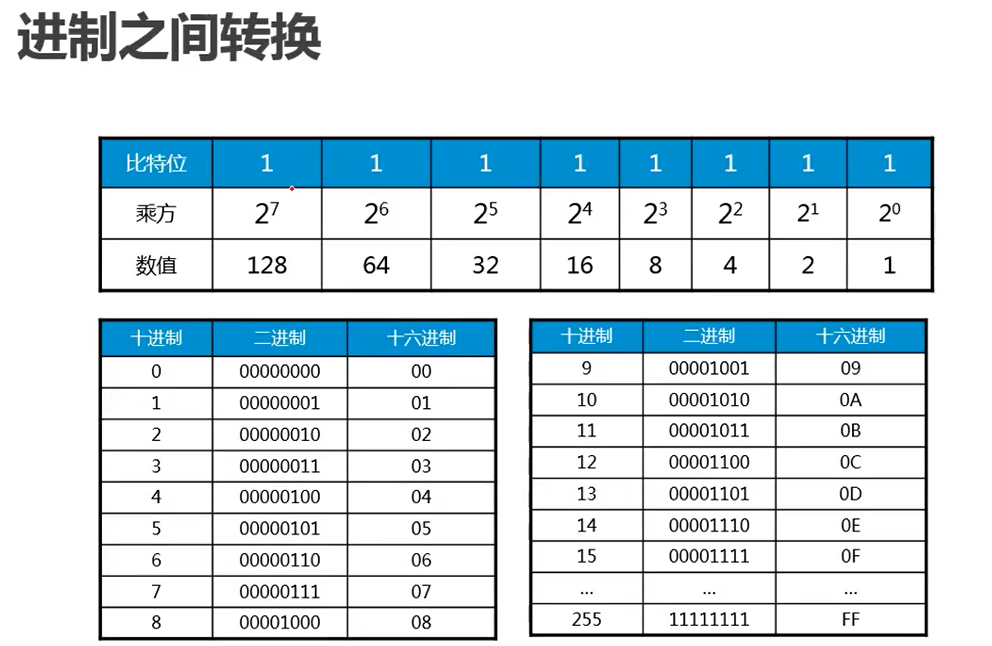

IP地址由32个二进制位组成,通常用点分十进制形式表示。
IP地址后面应该跟一个子网掩码,子网掩码能够决定哪些属于网络位,哪些属于主机位。
注意:网络地址是用来描述一个网段或者一个网络。广播地址是用来发送报文到整个网段所有主机的。网络地址和广播地址是不能分给主机的。
私有地址范围(企业内部使用)
10.0.0.0~10.255.255.255
172.16.0.0~172.31.255.255
192.168.0.0~192.168.255.255
特殊地址
127.0.0.0~127.255.255.255(环回地址)
0.0.0.0
255.255.255.255
